LNG储罐调压流程

  LNG储罐调压流程是给LNG汽车加气前需要调整LNG储罐内LNG的饱和蒸气压的操作,该操作流程有潜液泵调压流程两种。

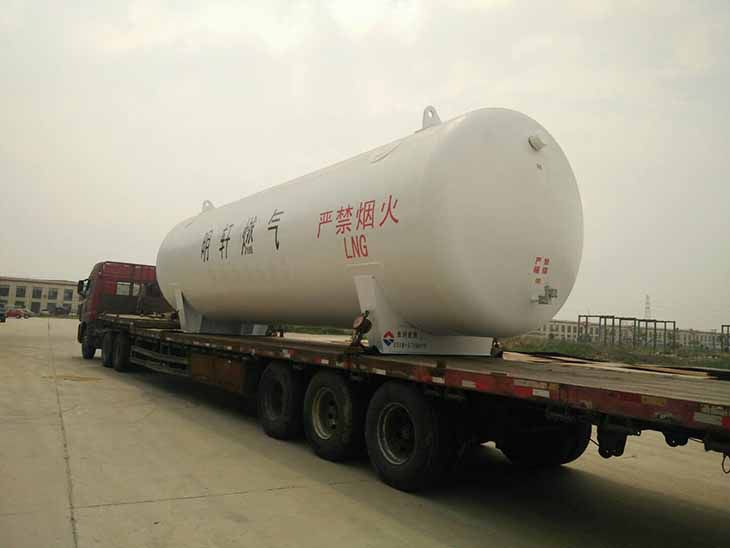

lng储罐


①潜液泵调压流程

  LNG液体经LNG储罐的出液口进入潜液泵,由潜液泵增压以后进入增压气化器气化,气化后的天然气经LNG储罐的气相管返回到LNG储罐的气相空间,为LNG储罐调压。采用潜液泵为LNG储罐调压 时,增压气化器的入口压力为潜液泵的出口压力,美国某公司的TC34型潜液泵的最大出口压力为,一般将出口压力设置为1.2 MPa,增压气化器的出口压力为储罐气相压力,约为0.6 MPa。增压气化器的入口压力远高于其出口压力,所以使用潜液泵调压速度快、调压时间短、压力高。

②自增压调压流程

  LNG液体由LNG储罐的出液口直接进入增压气化器气化,气化后的气体经LNG储罐的气相管返回LNG储罐的气相空间,为LNG储罐调压。采用这种调压方式时,增压气化器的入口压力为LNG储罐未调压前的气相压力与罐内液体所产生的液柱静压力(容积为30 m3的储罐充满时约为0.01 MPa) 之和,出口压力为LNG储罐的气相压力(约0.6MPa),所以自增压调压流程调压速度慢、压力低。
